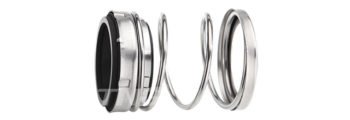

TQ560 - Substituição John Crane Tipo21
O selo mecânico da série TG560 é ideal para aplicações de uso geral, projetado para produção em grandes lotes. Manutenção de estoque eficiente devido a peças facilmente intercambiáveis. A série Tipo 560 é amplamente utilizada em bombas centrífugas, bombas de turbina, compressores, bombas de água quente e outros equipamentos de eixo rotativo.
Variantes De Produto
TG560A TG560B TG560C TG560K
Detalhes de produtos
Recursos
Selo mecânico de fole simples e elastômero. Bi-direcional Estrutura de design não deslizante, fole de elastômero compensa automaticamente o desgaste do anel primário. TG560B,TG560K,TG560C,TG560A mostram diferença nos dados dimensionais, disponíveis com diferentes comprimentos de trabalho padrão. Disponível em tamanhos métricos e em polegadas A série 560 também pode ser usada como selos mecânicos de dupla face em arranjo de dois conjuntosAplicativos Recomendados
Água e tecnologia de águas residuais Indústria Química de Petróleo Bombas industriais Bombas de polpa Bombas de processo Outro Equipamento RotativoLimites operacionais
Diâmetro do eixo: d1=8…80mm(0.375” …3.000”)
Pressão: p=0…1.7Mpa（246.5psi）
Temperatura: t = -20 °C …150 °C(-4°F to 302°F)
Velocidade de deslizamento: Vg≤13m/s（42.6ft/m
Notas: A faixa de pressão, temperatura e velocidade de deslizamento depende da combinação de materiais de vedação.

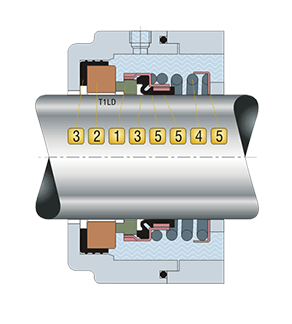

Estrutura do produto
Materiais Combinados
Face Rotativa Resina de grafite de carbono impregnada A k Prensagem a quente de carbono A C Carboneto de silício (RBSIC) O
O Sede estacionária Óxido de alumínio (Cerâmica) B Carboneto de silício (RBSIC) O Carboneto de tungstênio W 1
Vedação auxiliar Borracha de nitrila -butadieno (NBR) P Borracha de fluorocarbono (Viton) V Etileno-Propileno-Dieno (EPDM) E
Mola Aço inoxidável (SUS304) F
Peças de metal em aço inoxidável (SUS304) F
Assento Estacionário
Assento estacionário padrão: T1NG,T1N
T1NG equivalente a John Crane NG
T1N equivalente a John Crane N
T1S43 equivalente a Sealol 43
T1LD equivalente a Eagle ED560
Assento estacionário alternativo: T6WG,T6W
T6WG equivalente a John Crane WG
T6W equivalente a John Crane W
T3S43 equivalente a Sealol 43
